สายไฟทนความร้อน / Compensating cables and heat-resistant SIF/GL

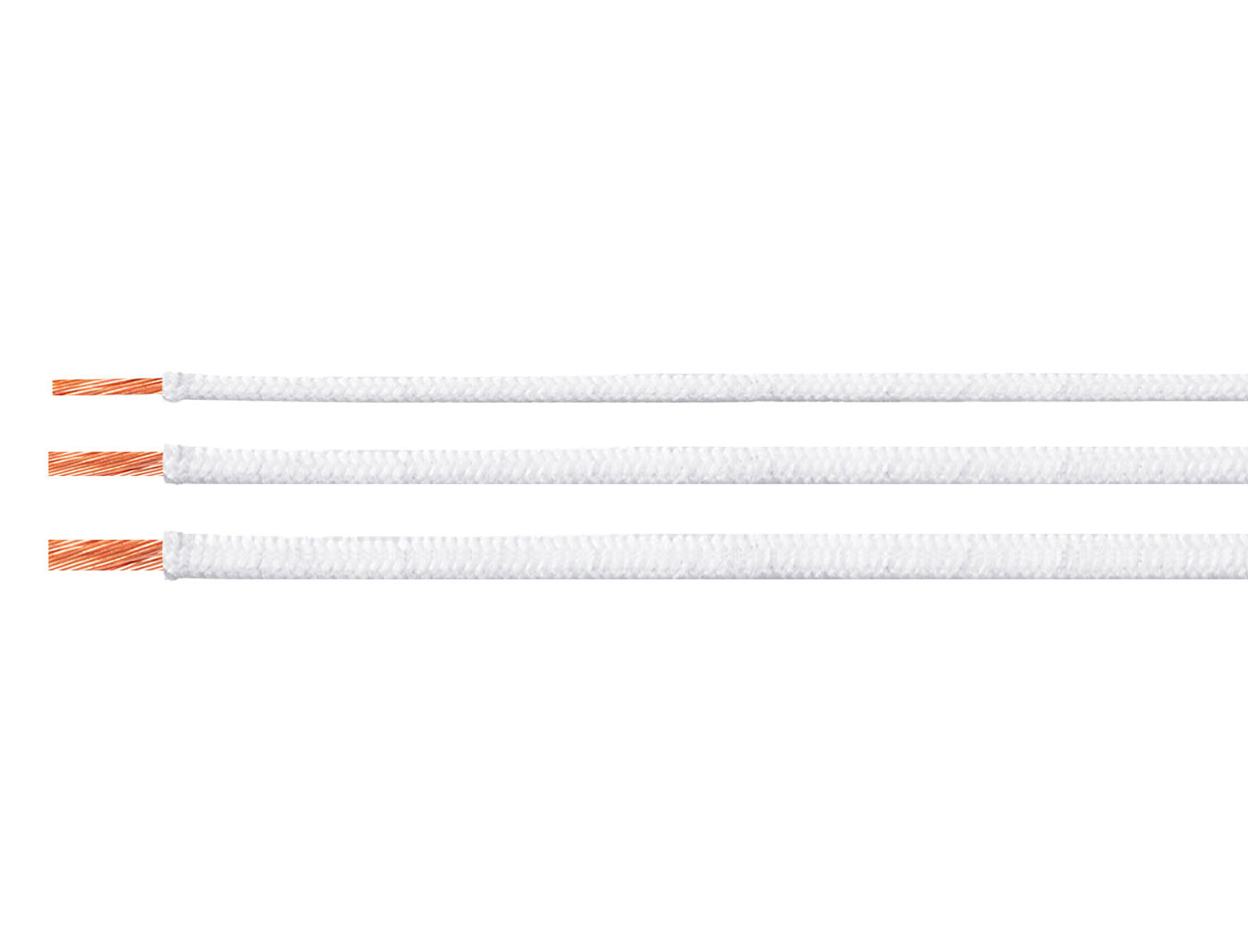

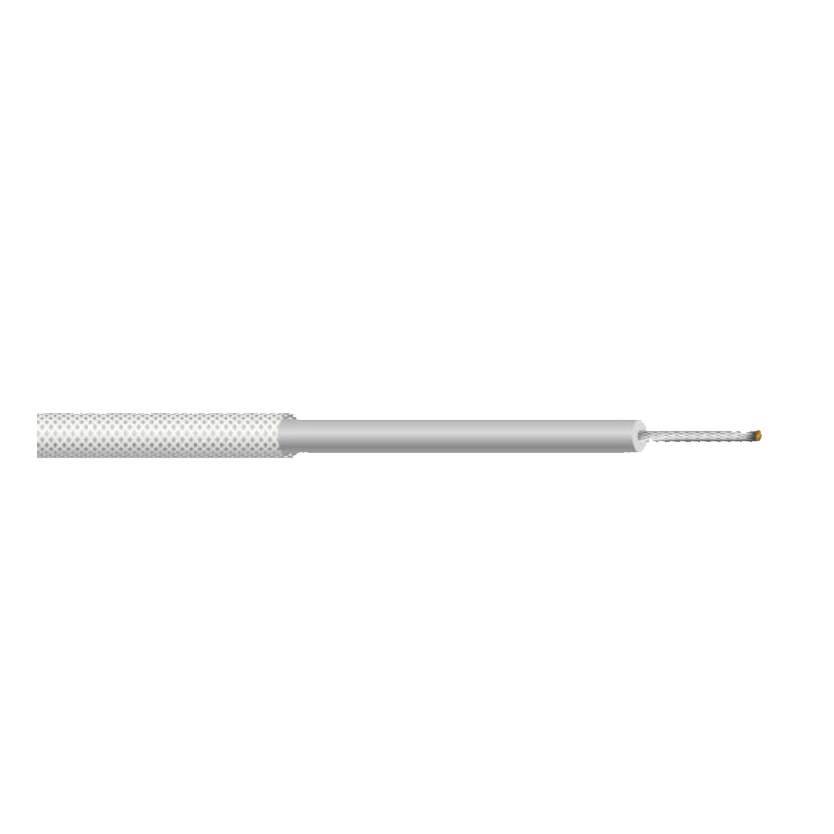

สายเดี่ยวซิลิโคนพร้อมการถักใยแก้ว / Silicone single-core with glass fibre braiding
สายไฟทนความร้อน SIF/GL
สายไฟ SIF/GL สายไฟทนความร้อน หุ้มใยแก้ว
SIF/GL
สายไฟแกนเดียวฉนวนไฟเบอร์กลาสทนอุณหภูมิและความร้อน
มีขนาด 0.5 mm² - 300 mm²
ใช้ในอุตสาหกรรมหลอมโลหะ,โรงงานผลิตเหล็ก, โรงงานเหล็กรีดร้อน, โรงงานผลิตถ่าน, โรงหล่อและเตาเผา
การใช้งาน (Verwendung / Application)
- เหมาะสำหรับสถานที่ที่สาย PVC ฉนวนทั่วไปจะเปราะเมื่อเกิดความแตกต่างของอุณหภูมิสูง
- สายเดี่ยวที่หุ้มฉนวนซิลิโคนถูกใช้งานเป็นหลักในอุตสาหกรรมโลหะ, โรงงานรีดร้อน, โรงงานโค้ก, โรงหล่อ, เป็นต้น
- ฉนวนทำจากยางซิลิโคน มีความทนทานต่อน้ำมันพืชและไขมันจากสัตว์, น้ำมันหลายประเภท และกรดเจือจาง
- ไม่เกิดการสลายตัวเมื่อสัมผัสกับแอลกอฮอล์, สารละลายด่าง, เป็นต้น
- ฉนวนมีความทนทานต่อออกซิเจนและโอโซน
- หากเกิดการเผาไหม้ จะมีชั้นซิลิคอนไดออกไซด์เคลือบอยู่บนตัวนำเพื่อป้องกันการลัดวงจร
การใช้งาน (Application):
- อุตสาหกรรมเหล็กและโลหะ
- โรงงานรีดร้อน
- โรงงานโค้ก
- โรงหล่อ (Foundries)
- ระบบที่ต้องทนความร้อนสูงและมีความเสี่ยงต่อการสัมผัสกับสารเคมี
ข้อมูลทางเทคนิค (Technical Data)
| รายการ | รายละเอียด |
|---|---|
| วัสดุตัวนำไฟฟ้า | ทองแดง เคลือบดีบุก |
| คลาสของตัวนำ | Class 5 ตาม DIN VDE 0295 หรือ IEC 60228 |
| ฉนวนแกน | ยางซิลิโคน |
| การระบุแกน | * |
| โครงสร้างสาย | * |
| ปลอกหุ้มภายนอก | * |
| สีของปลอก | * |
| แรงดันไฟฟ้า [V] | 300 / 500 |
| แรงดันทดสอบ [V] | ไม่เกิน 1 มม²: 1500 V / มากกว่า 1 มม²: 2000 V |
| ความต้านทานตัวนำ | * |
| ความต้านทานของฉนวน | ขั้นต่ำ 2 GΩ x km |
| พิกัดกระแส | DIN VDE (ดูแนวทางทางเทคนิค) |
| รัศมีดัดงอขั้นต่ำ (ติดตั้งคงที่) | 4 เท่าของเส้นผ่านศูนย์กลาง |
| รัศมีดัดงอขั้นต่ำ (ขณะเคลื่อนไหว) | 7.5 เท่าของเส้นผ่านศูนย์กลาง |
| อุณหภูมิใช้งาน (ติดตั้งคงที่) | -60°C ถึง +180°C |
| อุณหภูมิใช้งาน (ขณะเคลื่อนไหว) | * |
| อุณหภูมิสูงสุดที่ตัวนำ | +180°C |
| พฤติกรรมการติดไฟ | *VDE 0482-332-2-1 (IEC 60332-1): ทนไฟ |
| การรับรอง | IEC 60754-1, IEC 60754-2 |
| Part No. | Cores x Cross Section | Outer Ø (mm) | Cu Weight (kg/100m) | Total Weight (kg/100m) |
|---|---|---|---|---|
| 40010050 | 1 x 0.50 | 2.60 | 0.48 | 1.30 |
| 40010075 | 1 x 0.75 | 2.90 | 0.72 | 1.60 |
| 40050100 | 1 x 1 | 3.00 | 0.96 | 1.80 |
| 40000150 | 1 x 1.50 | 3.30 | 1.44 | 2.40 |
| 40000250 | 1 x 2.50 | 3.90 | 2.40 | 3.70 |
| 40010400 | 1 x 4 | 4.70 | 3.84 | 5.30 |
| 40010600 | 1 x 6 | 5.40 | 5.80 | 7.74 |
| 40011000 | 1 x 10 | 7.60 | 9.60 | 12.90 |
| 40051600 | 1 x 16 | 8.90 | 15.40 | 19.90 |
| 40052500 | 1 x 25 | 10.90 | 24.00 | 30.30 |
| 40053500 | 1 x 35 | 12.10 | 33.60 | 41.32 |
| 40050500 | 1 x 50 | 14.40 | 48.00 | 57.80 |
| 40017000 | 1 x 70 | 14.90 | 67.20 | 83.10 |
| 40009500 | 1 x 95 | 18.40 | 91.20 | 111.70 |
| 40012000 | 1 x 120 | 19.40 | 115.20 | 141.00 |
| 400515000 | 1 x 150 | 23.40 | 144.00 | 169.50 |
| 400518500 | 1 x 185 | 24.00 | 177.60 | 207.70 |
| 40024000 | 1 x 240 | 26.90 | 230.40 | 249.80 |
| 400030000 | 1 x 300 | 30.90 | 288.00 | 349.00 |
